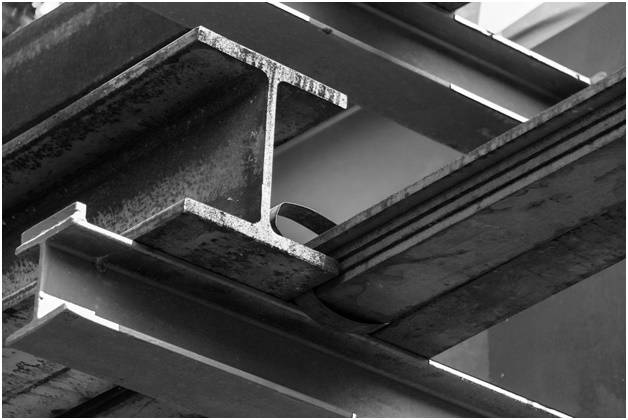

Двутавровая балка – это стальной прокат, представляющий собой длинномерное изделие с Н-образным сечением. В поперечном срезе имеет две полки (верхнюю и нижнюю), которые соединены между собой тонкой вертикальной стенкой. Применяется для сооружения опорных элементов в каркасном строительстве при сооружении стеновых, потолочных конструкций. Может использоваться для монтажа в горизонтальном или вертикальном положении.
Профиль металлический двутавровый является продуктом горячего проката или электросварки.
Двутавровая горячекатаная балка должна соответствовать ГОСТ Р 57837-2017: его техническим условиям, сортаменту и требованиям к материалам. Производится из профильной стали квадратного или прямоугольного сечения. В процессе производства заготовка разогревается до высоких температур. Дальше ее пропускают через отверстие формовки, имеющую соответствующую форму сечения профиля. При прохождении через нее формируется готовое изделие.
Балки сварные двутавровые выпускают согласно установленных технических условий и сортамента в государственном стандарте ГОСТ Р 58966-2020. Заготовками для изготовления такого вида металлопроката являются стальная полоса или лист. Заготовки сваривают таким образом, чтобы верхняя и нижняя полки находились в параллельных плоскостях. Несущая стенка располагается по центру полок на равном удалении от левого и правого края.

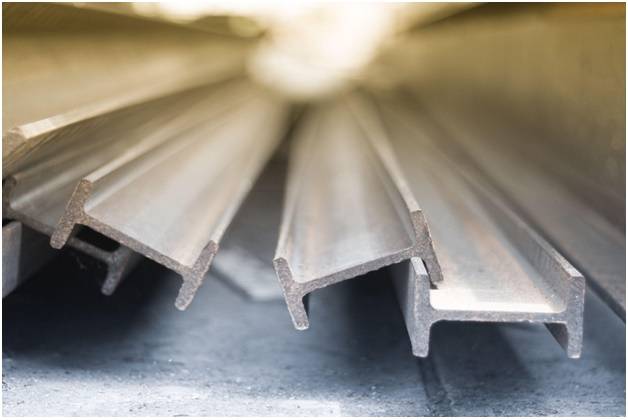

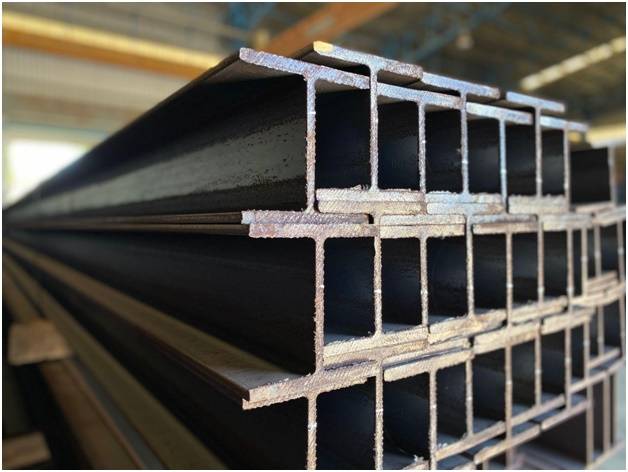

Данный металлопрокат производят под конкретные условия эксплуатации. В зависимости от условия его монтажа и работы, выделяют следующие разновидности двутавровая:
Балочные. Рассчитаны на работу в условия воздействиях изгибающего момента (растягивающих нагрузок). В основном, они применяются для горизонтального крепления с последующей фиксацией к профилю или на него строительных материалов и конструкций. В зависимости от соотношения ширины полок и высоты, бывают балочные нормальные и широкополочные балочные двутавры. Первый тип характеризуется большим значением высоты профиля по отношению к ширине полок. У второго – ширина полок больше за высоту профиля.
Колонные. Такие балки двутавровые предназначены для восприятия больше продольных нагрузок. Из монтируют в вертикальном положении, реже – в диагональном. Этот вид металлопрофиля
Свайные. Предназначены на работу в условиях сжимающих и растягивающих нагрузок, а также одновременного сжатия и растяжения.
Стальные горячекатаные балки двутавровые изготавливают с полками, которые имеют внутренний уклон или без уклона. Первый тип производят по ГОСТ 8239-89, который на данное время утратил силу. Несмотря на это, в продаже такой профиль встречается нередко.
Материал изготовления данного проката – сталь конструкционная и углеродистая обыкновенного качества.
Балки с уклоном должны выпускаться со значением наклона внутренней поверхности граней полки не меньше 6 и не больше 12 градусов от крайней грани к основанию стенки.
Горячекатаная балка двутавровая с параллельным размещением полок не предусматривает наличия уклона внутренних граней полок.
Основные размерности двутавровых профилей с наклоненными гранями:
Высота двутавра полная: 100-200 мм;
Ширина полок от края до края профиля: 55-190 мм;
Масса 1 м изделия справочная: 9,5-108 кг;
Основные размеры горячекатаной балки двутавровой нормальной с параллельными гранями полок:
Высота полная: 100-700 мм;
Ширина полки: 55-262 мм;
Толщина стенки (несущей перемычки): 4,1-17 мм.
Вес балки двутавровой 1 м справочный: 8,1-194 кг.
Основные размеры двутавра широкой с параллельными полками:
Высота полная: 200-1000 мм;
Ширина полки: 190-1013 мм;
Толщина стенки (несущей перемычки): 5-19,5 мм.
Масса 1 м изделия справочная: 24,5-314 кг.

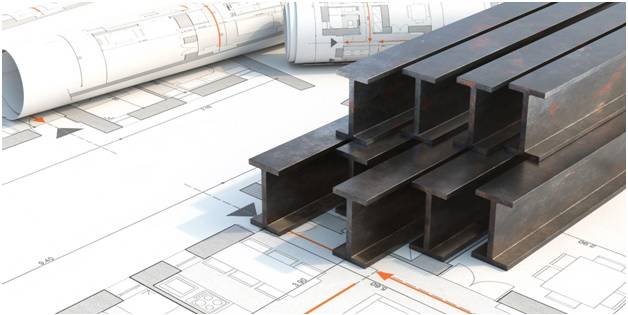

Сортамент двутавровых балок включает изделия, которым в маркировке присваивается определенный номер. Каждый номер указывает десятикратное уменьшение полной высоты профиля от нижней до верхней полки. Для примера, если двутавр стальной горячекатаный с угловыми гранями имеет номер №20, то его фактическая высота составляет 200 мм.
Расчет веса двутавровой балки производят путем умножения площади сечения изделия на плотность металла (справочная 7,85 г/см3) и на длину. Сечение указывается в таблицах соответствующих ГОСТов.
Горячекатаные двутавры должны выпускаться мерной (6-24 метра) и немерной (4-24 метра) длины. Также могут осуществляться поставки отрезков изделий кратной мерной длины двутавровой балки.
Для производства всего сортамента сварного двутавра могут использовать углеродистые стали. Допускается выпуск двутавровых балок из низколегированных и нержавеющих (легированных) марок стали.
Основные размеры двутавра сварного следующие:
Высота сварной двутавровой балки: 200-3000 мм;
Ширина полки: 100-600 мм;
Толщина стенки (несущей перемычки): 6-30 мм.
Масса 1 м изделия справочная: 27-2188 кг.

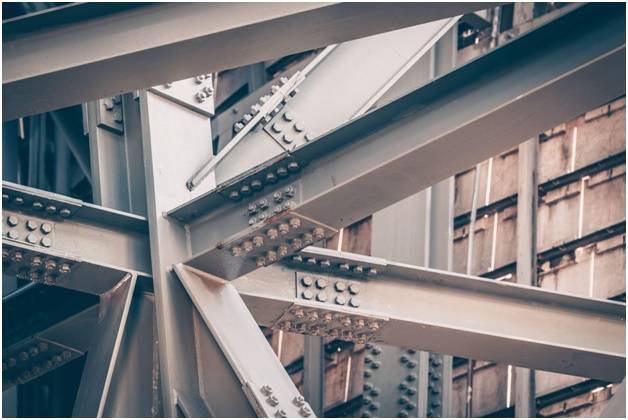

Двутавр является одними из популярных видов металлопроката, который пользуется популярностью в строительстве. Его применяют в промышленном и индивидуальном возведении конструкций, многоэтажном домостроении, обустройства несущих и самонесущих построек. Основные сферы применения:
обустройство кровли, перегородочных конструкций, используется также балка двутавровая для перекрытия;
сооружения каркаса стен домов любой этажности, включая высотки.
строительство малогабаритных построек: склады, павильоны, ангары, гаражи и прочее.
возведение мостовых сооружений, эстакад, пешеходных переходов, туннелей, дорожной развязки;
установка колонн, опор;
изготовление заборных конструкций, лестниц;
производство продукции: краны, резервуары, станки и оборудование.
В индивидуальном и промышленном строительстве двутавровые балки является одним из наиболее востребованных видов проката. Одно из популярных способов применения – сооружения межэтажных перекрытий при увеличенном размере пролетов. Балка является укрепляющим элементом, который в совокупности с плитами из железобетона формируют высокопрочную конструкцию, способную нести большие нагрузки.
Также балки двутавровые являются несущими опорными стеновыми элементами. В таком варианте из устанавливают в вертикальной плоскости. Они позволяют снизить нагрузку, приходящуюся на стеновой материал и равномерно ее распределить по всему каркасу задания.

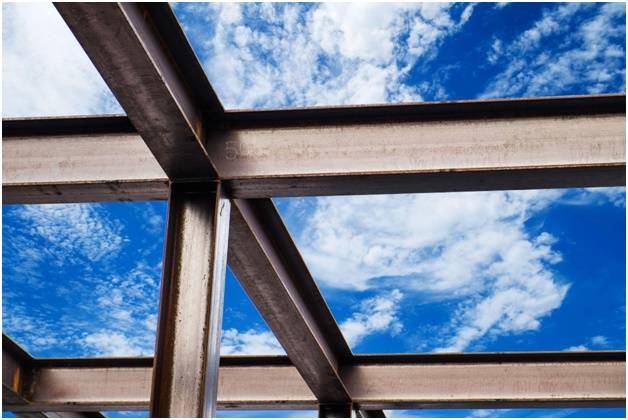

Преимущества данного проката можно описать следующим:
высокая надежность и прочность двутавровой балки;
жесткость к деформирующим нагрузкам;
относительно малый вес за счет формы профиля (Н), небольшой высоты и толщины полок;
наличие большого сортамента, позволяющих купить двутавровую балку для любых целей;
податливость резке;
хорошая свариваемость, позволяющая изготовить любой каркас;
низкая цена.
Относительно небольшая стоимость изделия делает его доступным для проведения большинства видов строительных работ. Снижаются затраты на покупку материала и возведения конструкций.
Недостатки балки металлической двутавровой
Невысокая огнестойкость. При длительном воздействии открытого пламени на металл, в его структуре происходят изменения. Кристаллическая решетка меняет свою форму, что приводит к ослаблению всей конструкции.
Неустойчивость к крутящему моменту. Н-образный профиль не слишком хорошо противостоит скручивающим силам. При больших усилиях прокат может потерять геометрическую форму, что сделает его непригодным к последующей эксплуатации. Поэтому такие элементы конструкции должны быть жесткой закреплены на торцах. Это повысит устойчивость металла к крутящим нагрузкам.
Ржавление. Балка двутавровая из углеродистой стали подвержена образованию коррозии при эксплуатации в условиях повышенной влажности и на открытом воздухе. Для защиты следует обрабатывать поверхность изделий противокоррозионными составами, наносить лакокрасочное покрытие. Более высокая коррозионная стойкость у нержавеющего двутавра. Но цена такой продукции существенно выше.
Ограниченность длины пролета. При горизонтальном размещении следует исходить из расчета не более 8 метров длины двутавровой балки. Больший размер может способствовать образованию прогиба. Для решения проблемы рекомендуется устанавливать промежуточные опоры, закрепленные на полу (основании). При отсутствии такой возможности, использовать профиль данного типа не рекомендуется.
