Как сделать ворота из профнастила быстро и надежно своими руками

Содержание:

1. Конструкции ворот из профнастила
2. Разновидности рам ворот из профлиста
3. Конструкция опорных столбов ворот из профнастила
4. Какие материалы нужны для ворот из профнастила
   1. Труба для столбов ворот
   2. Труба для изготовления секций ворот из профнастила
   3. Профлист для ворот и калиток
   4. Расходные материалы и аксессуары для изготовления ворот из профлиста
5. Установка столбов для ворот из профнастила
6. Изготовление секции ворот из профнастила
7. Как сделать секцию ворот для установки профнастила в внутри
8. Крепление профнастила на ворота

Ворота из профнастила – это недорогой вариант въезда на территорию дачи и частного дома. Профильный лист не только имеет невысокую стоимость, но и прост в обработке и монтаже. Это позволяет изготовить конструкцию быстро и сделать ее достаточно эстетичной. В статье предлагаем ознакомиться со способами, как сделать ворота из профнастила своими руками.

Конструкции ворот из профнастила

Профнастил можно использовать, чтобы сделать распашные или раздвижные ворота. В створки таких конструкций нужно прикручивать плоский заполнитель. А вот для секционных моделей ворот профильный лист не подходит. В данном случае заполнителем секции должен выступать гибкий материал.

Обе конструкции: и распашная, и раздвижная, имеют одинаковый рамный каркас. Отличие заключается только в способе открывания:

• Распашные – рамную секцию нужно закрепить на петли столба, что позволяет смещать секцию вперед или назад для открывания.
• Раздвижные – прикрепить секцию требуется на консоль с роликовым механизмом. При открывании, она по роликах смещается вдоль забора. Такие ворота более сложные в монтаже. Их изготовление обходится дороже.

Основной принцип изготовления створок для ворот распашного и раздвижного типа идентичен. Профнастил крепится к раме створки. Дальше ее монтируют на опорных столбах подходящим способом.

Существует несколько вариантов изготовления рамы створок ворот из профнастила. Простым является способ с закреплением профнастила на раме. Более сложный – изготовление ворот с установкой заполнителя внутри каркаса.

Разновидности рам ворот из профлиста

Рама (или створка) ворот из профлиста представляет собой сварную конструкцию, состоящую из основных труб и перемычек:

•  Основные трубы – формируют контур воротной секции. Наиболее часто – это четыре профильные трубы, который сваривают до получения контура створки прямоугольного или квадратного типа.

•  Перемычки – детали, которые крепят при помощи сварки внутри рамы. Такие элементы позволяют усилить каркас. Они также служат опорными деталями для прикручивания профнастила к воротам.

Есть различные варианты, как делать секции ворот из профнастила в зависимости от расположения перемычек внутри. Из популярных схем крепления выделяют:

•  В виде креста;

•  С горизонтальным расположением;

•  С диагональным креплением.

Тип монтажа перемычек практически не оказывает влияния на надежность, прочность и долговечность ворот и калиток. Его выбирают больше по эстетическим соображениям. Поскольку детали рамы секции ворот из профнастила будут видны только со стороны участка, то каждый для себя решает, какой из вариантов рисунка лучше будет выглядеть.

Конструкция опорных столбов ворот из профнастила

Прежде чем выполнять сборку ворот из профнастила, важно определиться также и с конструкцией опорных столбов. В данном случае выбирают из двух вариантов:

• С наличием горизонтальной трубы между опорами;
• С установкой только на вертикальные столбы.

В первом случае столбы ворот соединяются дополнительной трубой, привариваемой к верхней части. Так образуется единая конструкция. За счет верхней трубы значительно улучшаются эксплуатационные характеристики распашных ворот из профлиста.

В распашных воротах нагрузки от веса створок действуют только по одной оси по отношению к опорному столбу. Наличие верхней перемычки между трубами опор выравнивает эти нагрузки. Таким образом, вероятность искривления воротного столба сводится практически к нулю.

У ворот с наличием верхней горизонтальной трубы между столбами есть один существенный недостаток. Он заключается в том, что данная поперечина ограничивает высоту транспорта, который может заехать во двор. Если ваш автомобиль габаритный и высокий, тогда единственно правильным вариантом строительства ворот из профнастила будет монтаж только вертикальных стоек без верхней перекладины.

Какие материалы нужны для ворот из профнастила

Любое строительство начинается с этапа планирования. На нем рекомендуется сделать чертеж с указанием всех деталей будущей конструкции. Созданный эскиз поможет не только визуально представить будущую конструкцию, но и выполнить подбор материалов и их расчет.

•  Стандартно, на чертеже размечаются несущие столбы, к которым будут крепиться створки ворот и калитки из профнастила.

•  Отдельно делается чертеж створок. На нем указываются длина и высота рамы, чертится расположение внутренних перемычек.

•  По разработанным схемам рассчитывают количество трубы, которое потребуется для монтажа опорной конструкции и изготовления створок. Также производится подсчет количества профлиста, которое нужно будет купить для установки в качестве заполнителя секций.

Чтобы сделать ворота из профнастила с калиткой, нужно приобрести некоторые основные и расходные материалы, инструмент и вспомогательные приспособления.

Труба для столбов ворот

Для установки опор используется металлическая профильная труба прямоугольного сечения не менее 80х80 мм с толщиной стенки 3 мм.

Если монтируют только ворота, то таких труб нужно две. Для калитки приобретают дополнительную трубу.

Длина рассчитывается как сумма глубины вкапывания и высоты надземной части:

•  Заглублять нужно правильно: ниже уровня промерзания грунта и ниже глубины залегания подземных вод, но не меньше, чем на 1,5 метров.

•  Высота наземной части может быть в уровень с высотой забора или быть ниже. Первый вариант предпочтительнее.

Таким образом, если установить ворота из профнастила нужно с заглублением опоры на 1,5 метров с вылетом наземной части на 1,5 метра, то для ворот и калитки из профнастила потребуется 3 трубы длиной 3-3,5 метра.

Труба для изготовления секций ворот из профнастила

Створки ворот с обшивкой из профлиста делают из металлической профильной трубы. Ее основные характеристики:

•  Сечение. Большая труба 60х40 мм имеет повышенную несущую способность и надежность. Однако она стоит дороже и характеризуется увеличенным весом. Таким образом, рама будет иметь большую массу и создавать нагрузки на столбы. Поскольку профнастил является легким материалом, который не нуждается в усилении каркасной конструкции, то многие выбирают для изготовления секции трубу меньшего сечения 40х20 мм.

•  Толщина стенок основных труб секции должна быть 2-3 мм. Толщина труб поперечин – 1,5-2 мм. Таким образом удешевляется конструкция, снижается ее вес и нагрузки на столбы без ущерба прочности.

•  Длина труб для секции рассчитывается по чертежу. Для этого отдельно суммируют длину основных деталей каркаса и отдельно перемычек.

Профлист для ворот и калиток

Профнастил выпускается разных марок по назначению и с разной толщиной металла. Одно из основных отличий – высота волны профиля. Она бывает от 8 мм и может достигать более 80 мм. Чем выше волна, тем жестче материал. Но, чтобы обшить ворота или построить забор, нерационально использовать профильные листы с высокой гофрой. Лучше всего подходит профлист марок С8-С20 с толщиной 0,4-0,5 мм.

Профнастил выпускают длиной от 0,5 метров с шагом 250-500 мм. Если высота секции забора составляет 2 метра, то нужно покупать профильные листы аналогичного размера.

Ширина листов у разных марок отличается и может составлять от 1000 до 1280 мм. При расчетах обязательно учитывается монтажная (рабочая) ширина профнастила. Количество изделий рассчитывается для каждой секции отдельно. Для этого ширину секции делят на монтажную ширину выбираемого профлиста. Также отдельно приобретают профлист для изготовления калитки.

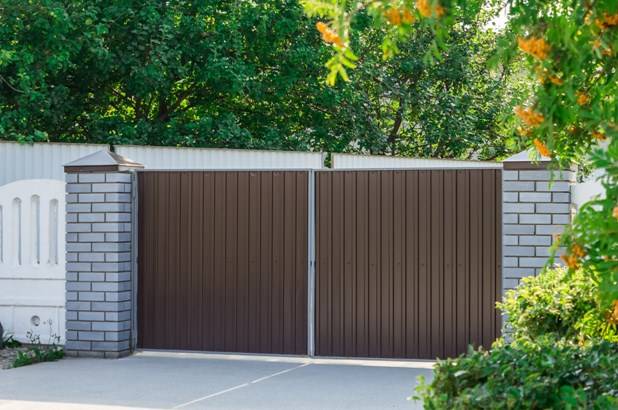

Расходные материалы и аксессуары для изготовления ворот из профлиста

Кроме основных, потребуется купить некоторые дополнительные расходные материалы. К таким относятся:

•  Петли ворот. Нужны для шарнирного (подвижного) крепления секции на опорных столбах. Выбирают их по нагрузкам, которые будет испытывать соединение.

•  Кровельные саморезы. Используются для прикручивания профлиста к воротной секции.

•  Уголки или стальные пластины. Могут потребоваться для усиления рамы секции. Для этого их наваривают по углам каркаса.

•  Цемент, песок, щебень. Из них готовят бетонный раствор для установки столбов.

Чтобы сделать ворота своими руками из профнастила, также понадобится инструмент и приспособления:

•  Болгарка, с отрезными дисками по металлу;

•  Сварочный аппарат и электроды;

•  Емкости для приготовления бетона;

•  Разметочный инструмент;

•  Бур, лопата;

•  Шуруповерт с набором бит для крепежа.

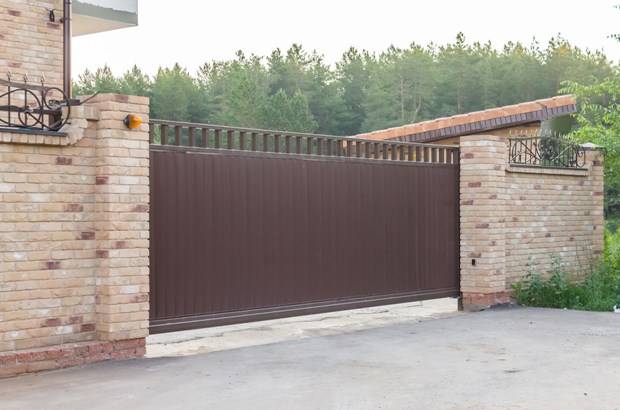

Установка столбов для ворот из профнастила

Ставить железные столбы надо обязательно способом бетонирования. Только так достигается их высокая надежность и стойкость к перекосу под воздействием веса секции.

Бетонирование производят по следующей технологии:

• В намеченных местах при помощи бура делают скважину на расчетную глубину.
• На дне трамбуется песчаная подушка.
• Стенки скважины усиливают при помощи отрезка канализационной трубы. Чтобы бетонное основание не перекосилось, диаметр скважины выбирают таким образом, чтобы труба из пластика в него входила максимально плотно.
• В яму помещается ствол трубы и выравнивается строго по вертикальности.
• Делается заливка бетона.
• В полость трубы также заливают бетон. Он увеличит прочность опоры и повышает ее коррозионную стойкость.

Работы по навешиванию воротных секций выполняют только после полного набора прочности бетона. Нормативно для этого требуется 28 дней.

Изготовление секции ворот из профнастила

Первой сваривается рама секции из трубы 60х40 мм. По заданным размерам трубные заготовки обрезают болгаркой. При выполнении этой работы нужно стараться достичь ровной линии среза, так как трубы будут стыковаться между собой. Есть два способа стыковки труб каркаса:

• Сварить под прямым углом. Это простой вариант сделать своими руками секцию ворота из профлиста быстро и без навыков сварщика.
• Приварить под углом 45 градусов. В данном случае работы потребуют профессиональной подготовки. Важно точно произвести рез трубы, максимально точно выставить торцы двух соединяемых элементов друг к другу. В другом случае получится перекос. Преимущество сварки каркаса секции ворот под углом 45 градусов – отсутствие открытых внутренних полостей трубы. За счет этого снижается риск появления коррозии на стенках внутри.

Перед свариванием детали выравнивают при помощи угольника. Горизонтальные и вертикальные элементы должны находиться точно под прямым углом. В другом случае получится перекошенная конструкция секции.

Следующими приваривают раскосы по углам. Это делают при помощи треугольной пластины или небольшого обрезка трубы. Наличие укосин повышает жесткость секции ворот из профнастила и позволяет их укрепить. Рамка не будет гулять и шататься при возникновении ветровых или других нагрузок.

Последними варить нужно поперечные трубы 40х20 мм. Если поперечины изготавливаются под диагональный монтаж, то их обрезать нужно по возможности максимально точно. Важно, чтобы торцы поперечин присоединялись к раме под углом 45 градусов.

Обратите внимание, что высоту створок ворот из профнастила выбирают с учетом расстояния до земли. Чтобы обеспечить нормальное открывание створок в зимнее время при заснеженности, лучше приподнять секцию на 15-20 см.

Когда секции ворот из профнастила готовы, бетон у столбов затвердел, приваривают петли и осуществляется навешивание створок.

Как сделать секцию ворот для установки профнастила в внутри

Чтобы изготовить ворота из профнастила своими руками с установкой заполнителя внутри рамы, то в качестве поперечин используется квадратная труба меньшего сечения 20х20 мм. Ее устанавливают с небольшим отступом от торца внешних труб каркаса, чтобы обеспечить место под установку профлиста внутрь секции.

Крепить поперечины в данном случае лучше при помощи саморезов по металлу. Если использовать сварку, то сварной шов может мешать плотному прилеганию поверхности профнастила к внутренней поперечине.

Крепление профнастила на ворота

Перед креплением профнастила на ворота, трубы секции и опорные столбы нужно покрасить прочной атмосферостойкой краской. Только после ее полимеризации выполнят монтаж заполнителя.

Профлист приставляют к рамке и выравнивают по боковому краю. Прикреплять заполнитель необходимо при помощи кровельных саморезов. Это выполняют так, чтобы крепеж входил в нижнюю волну профнастила и стыковался с каркасной трубой.

Кровельные саморезы позволяют прикрутить профнастил к воротам быстрее, так как не нуждаются в предварительном сверлении. Чтобы избежать дефектов, важно точно выставлять крепеж, направляя его в центр трубы.

На широкой секции ворот потребуется соединить два профнастила. Это делают с нахлестом по боковой волне. В место нахлеста можно нанести герметик. Дополнительно по верхней волне вкручивают саморезы. Таким образом стык профнастила герметизируется и не будет образовывать шум даже при сильном ветре.
